位移传感器专用电流转换器






    电流变送器可以方便地与各种精密导电塑料位移传感器(电子尺)相连接,变送输出与位移量成比例的4-20mA信号以便于信号的远程输送,或被PCL的电流采集卡采集。其输入为24V(DC)----标准两线制。









接线说明:

a)         在转换器上端“+”接入24VDC电压,“-”输出4-20mA电流;

b)        在转换器的下端依次对应接上传感器(A—3B—2C—1);

(注:对带自动回复功能的传感器,13接线互换)

c)        Z”为调整“零位”电位器,“S”为调整“满位”电位器。

     1.配套电子尺阻值:2KΩ

  2.输出信号:4~20mA

  3.负载:电源电压小于12V时为0~250,

  电源电压为24V时为0~750.

  4.电源电压 :DC:24V(9~36V可用)

  5.线性:优于:0.05%F.S

  6.外形尺寸:φ 45× 20  mm

  7.接线:参考下面示意图



     使用方法:

1.     按图示正确连接供电源、传感器与电流转换器;

2.     接通电源,开机稳定10分钟;

3.     分别移动传感器从“0”位到所需要的“满刻度”并通过“调零”“调满”电位器作相应的调整,使输出电流对应所需位移量输出4-20mA电流。调试过程可能要进行多次。

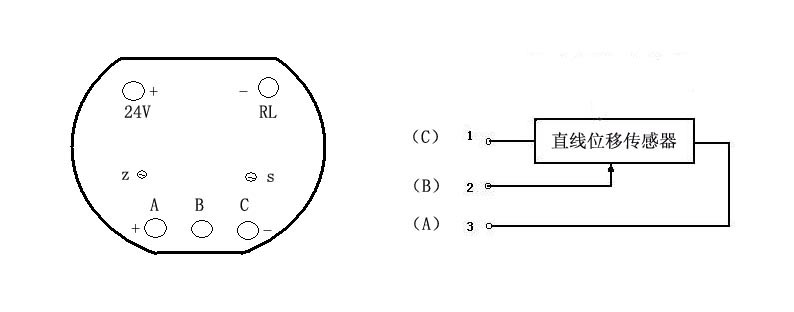

 接线示意图
